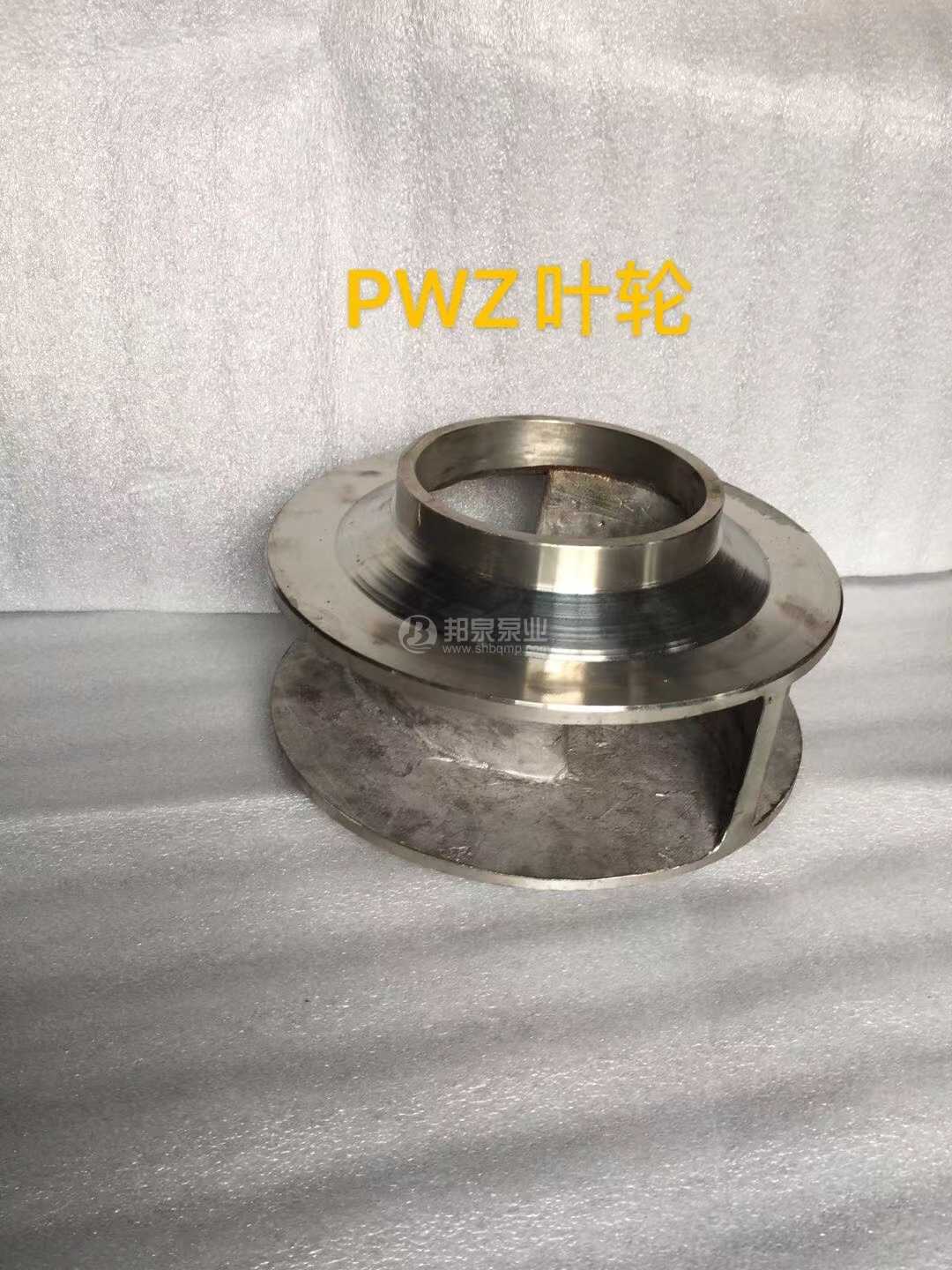

產品特征：兩片葉、大流道葉輪，不容易堵塞；泵臥式安裝結構。
BPWZ泵是上海邦泉泵業制造有限公司生產的單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平或垂直方向。BPWZ雜質污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。其性能范圍：流量Q為10～125m3/h：揚程H為10～18m，過流部件的材料有采用不銹鋼和鑄鐵兩種。
型號意義
80BPWZ40-16
B-邦泉
80-吸入口直徑mm
P-雜質泵
W-污水
Z-耐腐蝕
40-流量m3/h 16-揚程m
安裝裝配說明
（一）機組安裝
1、安裝后檢查泵軸和電動機軸的同軸度，兩聯軸器外圓上、下、左、右的差數 不得超過0.1毫米，兩聯軸器端面間隙差數一周上不得超過0.3毫米。
2、泵本身不應承受過大的管道重量，當進出水管路及閥門的重量或力矩較大 時，應另設管路支撐。
3、泵的進水管路安裝，應防止漏氣和窩存空氣。
（二）泵的裝配
1、泵解體拆卸時，應按以下順序進行：(1)拆下泵蓋；(2)擰松葉輪螺母，拆下葉輪螺母和防松墊片；(3)拉出葉輪，取出鍵；(4)拆下密封座蓋，取出機械密封；(5)拆下泵聯軸器和軸承端蓋，即可將兩滾動軸承連軸一起從軸承支架上取出。
2.解體后重新裝前，應清洗所有零部件，并在各配合面上涂油后再進行裝配。
3.在托架的軸承腔內應裝鈣基潤滑脂70%左右，不得裝滿或過少。裝配機械密封時應注意保持動、靜環鏡面的清潔，密封腔內充入適量的鈣基潤滑脂。
4、裝配后，用手撥動泵聯軸器時，應轉動靈活勻調，無碰擦和異常聲音，否 則應重新裝配。

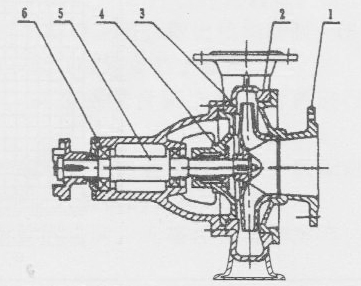

BPWZ型泵的結構如圖所示，它主要由泵蓋(1)、泵殼(2)、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。軸封采用新穎的雙端面機械密封結構型式：泵與電動機安裝在共同底盤上，通過彈性聯軸器由電動機直接驅動：從電動機方向看泵，泵應為順時針?lè)较蛐D(zhuǎn)。
使用和維護
1.泵應先灌液，并排去泵內空氣，然后起動。
2.首次起動或更換電線接頭后，應先點動一下電動機，檢查轉向是否正確。
3.泵的進水管路上如裝有閘閥，起動前應先將閘閥全開。灌液排氣后，關閉出水管路閘閥，起動泵，然后打開出水管路閘閥。調節到運行工況，不可以用關小進水管路.上的閘閥來調節工況，停機前應先關閉出水管路閘閥，然后再停機。
4.泵在運行中，如發現異常的震動和聲響，應立即停機檢查。正常情況下，運行3000小時后，應作一次解體檢查，并更換不宜再用的易損件。
5.短時間停機時，如環境溫度低于被輸送液體凝固點要放空液體。長期停機，應將泵拆卸、清洗、重新裝配后妥善保管。
| 序號 | 污水泵型號 | 口徑 | 流量 | 揚程 | 功率 | 轉速 |
| 1 | 50BPWZ20-15 | 50 | 20 | 15 | 2.2 | 2900 |
| 2 | 50BPWZ10-20 | 50 | 10 | 20 | 2.2 | 2900 |
| 3 | 50BPWZ15-30 | 50 | 15 | 30 | 3 | 2900 |
| 4 | 65BPWZ20-14 | 65 | 20 | 14 | 3 | 1450 |
| 5 | 65BPWZ15-20 | 65 | 15 | 20 | 3 | 2900 |
| 6 | 65BPWZ20-30 | 65 | 20 | 30 | 4 | 2900 |
| 7 | 65BPWZ30-18 | 65 | 30 | 18 | 4 | 1450 |
| 8 | 65BPWZ25-30 | 65 | 25 | 30 | 5.5 | 2900 |
| 8 | 65BPWZ25-40 | 65 | 25 | 40 | 7.5 | 2900 |
| 9 | 80BPWZ40-16 | 80 | 40 | 16 | 5.5 | 1450 |
| 10 | 80BPWZ50-20 | 80 | 50 | 20 | 5.5 | 2900 |
| 11 | 80BPWZ80-35 | 80 | 80 | 35 | 15 | 2900 |
| 12 | 100BPWZ65-25 | 100 | 65 | 25 | 7.5 | 2900 |
| 13 | 100BPWZ50-15 | 100 | 50 | 15 | 5.5 | 1450 |
| 14 | 100BPWZ100-15 | 100 | 100 | 15 | 11 | 1450 |
| 15 | 100BPWZ100-20 | 100 | 100 | 20 | 15 | 1450 |
| 16 | 100BPWZ50-60 | 100 | 50 | 60 | 22 | 2900 |
| 17 | 100BPWZ100-32 | 100 | 100 | 32 | 22 | 2900 |
| 18 | 100BPWZ120-40 | 100 | 120 | 40 | 30 | 2900 |
| 19 | 100BPWZ120-50 | 100 | 120 | 50 | 37 | 2900 |
| 20 | 125BPWZ120-20 | 125 | 120 | 20 | 15 | 1450 |
| 21 | 125BPWZ160-18 | 125 | 160 | 18 | 15 | 1450 |
| 22 | 125BPWZ180-14 | 125 | 180 | 14 | 15 | 1450 |
| 23 | 150BPWZ150-10 | 150 | 150 | 10 | 15 | 1450 |
| 24 | 150BPWZ230-18 | 150 | 230 | 18 | 18.5 | 1450 |
| 25 | 150BPWZ300-15 | 150 | 300 | 15 | 22 | 1450 |
| 26 | 150BPWZ160-28 | 150 | 160 | 28 | 30 | 1450 |
| 27 | 150BPWZ180-38 | 150 | 180 | 38 | 55 | 1450 |
| 28 | 200BPWZ280-14 | 200 | 280 | 14 | 22 | 1450 |
| 29 | 200BPWZ280-18 | 200 | 280 | 18 | 30 | 1450 |
| 30 | 200BPWZ280-20 | 200 | 280 | 20 | 37 | 1450 |
| 31 | 200BPWZ300-25 | 200 | 300 | 25 | 45 | 1450 |
| 32 | 200BPWZ300-30 | 200 | 300 | 30 | 55 | 1450 |
| 33 | 250BPWZ420-20 | 250 | 420 | 20 | 55 | 1450 |
| 34 | 250BPWZ400-30 | 250 | 400 | 30 | 75 | 1450 |
| 35 | 300BPWZ800-20 | 300 | 800 | 20 | 75 | 1450 |
