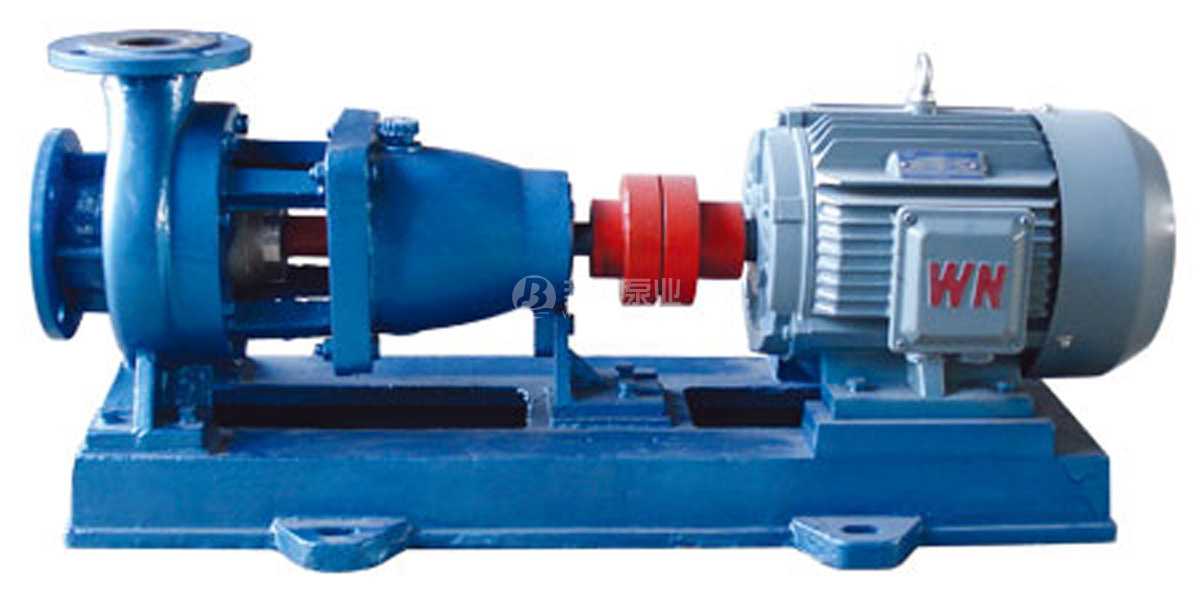

上海邦泉泵業制造有限公司IHF單級單吸式鋼襯氟塑料、聚丙烯料等化工離心泵(簡稱IHF離心泵)是按國際標準并結合非金屬泵的工藝設計，采用龜甲網襯里技術制造，和其它同類泵相比具有襯里防脫落、防開裂的優點。泵體采用金屬外殼內襯聚全氟乙丙烯(F46)、聚偏二氟乙烯(PVF2)、聚丙烯(PP)等，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式機械密封，其密封性較好。泵的進出口均采用鑄鋼體加固，以增強泵的耐壓性。實際使用顯示，該泵具有耐腐、耐溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴密可靠、拆卸檢修方便、使用壽命長等優點。和同材質全塑型防腐泵相比，更具有抗蠕變性、安裝性能及抗熱變形性能好的優勢。
該泵規格齊全，共有150個規格，居同行業之先。輸送流量范圍為：3~1000m3/h，使用溫度為：-20~110℃。目前已被廣泛應用于：化工生產中的腐蝕性介質輸送、有色金屬冶煉中的電解液輸送及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織，冶煉、鈦白粉、鹽化工、鉀復肥等眾多行業。可長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損，是目前較受使用單位歡迎的泵類設備之一。
| 規格 | 參考型號 | 流量Q (m3/h) |
揚程H (m) |
電機功率 (kW) |
轉速 (rpm) |
| IHF25-20-125 | IHF25-20-125/0.75kW-2 | 3.2 | 15 | 0.75 | 2900 |
| IHF25-20-125/1.1kW-2 | 3.2 | 20 | 1.1 | ||
| IHF25-25-250 | IHF25-25-250/5.5kW-2 | 1.6 | 75 | 5.5 | 2900 |
| IHF25-25-250/1.1kW-4 | 0.8 | 18.5 | 1.1 | 1450 | |
| IHF40-25-140 | IHF40-25-140/1.5kW-2 | 6.3 | 20 | 1.5 | 2900 |
| IHF40-25-140/2.2kW-2 | 6.3 | 25 | 2.2 | ||
| IHF40-32-160 | IHF40-32-160/3kW-2 | 6.3 | 32 | 3 | 2900 |
| IHF40-32-160/0.75kW-4 | 3.2 | 8 | 0.75 | 1450 | |
| IHF40-20-250 | IHF40-20-250/5.5kW-2 | 6.3 | 65 | 5.5 | 2900 |
| IHF40-20-250/1.1kW-4 | 3.2 | 16 | 1.1 | 1450 | |
| IHF50-40-125 | IHF50-40-125/2.2kW-2 | 7.5 | 23 | 2.2 | 2900 |
| IHF50-40-125/3kW-2 | 12.5 | 20 | 3 | ||
| 15 | 18 | ||||
| IHF50-40-125/0.75kW-4 | 6.3 | 5 | 0.75 | 1450 | |
| IHF50-40-160 | IHF50-40-160/3kW-2 | 7.5 | 34.5 | 3 | 2900 |
| IHF50-40-160/4kW-2 | 12.5 | 32 | 4 | ||
| 15 | 30 | ||||
| IHF50-40-160/0.75kW-4 | 6.3 | 8 | 0.75 | 1450 | |
| IHF50-40-200 | IHF50-40-200/5.5kW-2 | 7.5 | 51.8 | 5.5 | 2900 |
| IHF50-40-200/7.5kW-2 | 12.5 | 50 | 7.5 | ||
| 15 | 48 | ||||
| IHF50-40-200/1.5kW-4 | 6.3 | 12.5 | 1.5 | 1450 | |
| IHF65-40-250 | IHF65-40-250/11kW-2 | 7.5 | 82 | 11 | 2900 |
| IHF65-40-250/15kW-2 | 12.5 | 80 | 15 | ||
| 15 | 78.5 | ||||
| IHF65-40-250/2.2kW-4 | 6.3 | 20 | 2.2 | 1450 | |
| IHF65-50-125 | IHF65-50-125/3kW-2 | 15 | 21.3 | 3 | 2900 |
| IHF65-50-125/4kW-2 | 25 | 20 | 4 | ||
| 30 | 18.6 | ||||
| IHF65-50-125/1.1kW-4 | 12.5 | 5 | 1.1 | 1450 | |
| IHF65-50-160 | IHF65-50-160/4kW-2 | 15 | 34.2 | 4 | 2900 |
| IHF65-50-160/5.5kW-2 | 25 | 32 | 5.5 | ||
| 30 | 30 | ||||
| IHF65-50-160/1.5kW-4 | 12.5 | 8 | 1.5 | 1450 | |
| IHF65-50-200 | IHF65-50-200/11kW-2 | 15 | 53.2 | 11 | 2900 |
| IHF65-50-200/15kW-2 | 25 | 50 | 15 | ||
| 30 | 47.6 | ||||
| IHF65-50-200/2.2kW-4 | 12.5 | 12.5 | 2.2 | 1450 | |
| IHF80-65-125 | IHF80-65-125/5.5kW-2 | 30 | 23.2 | 5.5 | 2900 |
| IHF80-65-125/7.5kW-2 | 50 | 20 | 7.5 | ||
| 60 | 17.6 | ||||
| IHF80-65-125/1.5kW-4 | 25 | 5 | 1.5 | 1450 | |
| IHF80-65-160 | IHF80-65-160/7.5kW-2 | 30 | 36 | 7.5 | 2900 |
| IHF80-65-160/11kW-2 | 50 | 32 | 11 | ||
| 60 | 28.4 | ||||
| IHF80-65-160/2.2kW-4 | 25 | 8 | 2.2 | 1450 | |
| IHF80-65-200 | IHF80-65-200/15kW-2 | 30 | 55.2 | 15 | 2900 |
| IHF80-65-200/18.5kW-2 | 50 | 50 | 18.5 | ||
| 60 | 45.2 | ||||
| IHF80-65-200/3kW-4 | 25 | 12.5 | 3 | 1450 | |
| IHF80-65-250 | IHF80-65-250/22kW-2 | 30 | 84 | 22 | 2900 |
| IHF80-65-250/30kW-2 | 50 | 80 | 30 | ||
| 60 | 75 | ||||
| IHF80-65-250/3kW-4 | 25 | 20 | 4 | 1450 | |
| IHF100-80-125 | IHF100-80-125/11kW-2 | 60 | 24 | 11 | 2900 |
| IHF100-80-125/15kW-2 | 100 | 20 | 15 | ||
| 120 | 16.5 | ||||
| IHF100-80-125/2.2kW-4 | 30 | 6 | 2.2 | 1450 | |
| IHF100-80-125/3kW-4 | 50 | 5 | 3 | ||
| 60 | 4 | ||||
| IHF100-80-160 | IHF100-80-160/15kW-2 | 60 | 37 | 15 | 2900 |
| IHF100-80-160/18.5kW-2 | 100 | 32 | 18.5 | ||
| 120 | 28 | ||||
| IHF100-80-160/3kW-4 | 30 | 9.25 | 3 | 1450 | |
| IHF100-80-160/4kW-4 | 50 | 8 | 4 | ||
| 60 | 7 | ||||
| IHF100-65-200 | IHF100-65-200/30kW-2 | 60 | 56 | 30 | 2900 |
| IHF100-65-200/37kW-2 | 100 | 50 | 37 | ||
| 120 | 44 | ||||
| IHF100-65-200/4kW-4 | 30 | 14 | 4 | 1450 | |
| IHF100-65-200/5.5kW-4 | 50 | 12.5 | 5.5 | ||
| 60 | 11 | ||||
| IHF100-65-250 | IHF100-65-250/45kW-2 | 60 | 88 | 45 | 2900 |
| IHF100-65-250/55kW-2 | 100 | 80 | 55 | ||
| 120 | 74 | ||||
| IHF100-65-250/5.5kW-4 | 30 | 22 | 5.5 | 1450 | |
| IHF100-65-250/7.5kW-4 | 50 | 20 | 7.5 | ||
| 60 | 18.5 | ||||
| IHF125-100-180 | IHF125-100-180/30kW-2 | 120 | 38 | 30 | 2900 |
| IHF125-100-180/37kW-2 | 160 | 32 | 37 | ||
| 180 | 30 | ||||
| IHF125-100-180/4kW-4 | 60 | 9.5 | 4 | 1450 | |
| IHF125-100-180/5.5kW-4 | 80 | 8 | 5.5 | ||
| 90 | 7.5 | ||||
| IHF150-125-160 | IHF150-125-160/37kW-2 | 200 | 32 | 37 | 2900 |
| IHF150-125-160/45kW-2 | 300 | 25 | 45 | ||
| IHF150-125-160/5.5kW-4 | 100 | 8 | 5.5 | 1450 | |
| IHF150-125-160/7.5kW-4 | 150 | 6.3 | 7.5 |
|
故障 |
原因 |
措施 |
|
泵不能起動 |
保護回路工作 |
檢查保護回路 |
|
原動機發生故障 |
檢查、修理原動機 |
|
|
不出水 |
泵吸入管水未滿 |
再次灌滿 |
|
吸入、排出閥關死 |
打開吸入，排出閥 |
|
|
過濾器，吸入管堵塞 |
拆卸并清除異物 |
|
|
葉輪內有異物 |
拆卸產清除異物 |
|
|
旋轉方向反了 |
調整電動機接線 |
|
|
達不到設計流量 |
空氣吸入 |
檢查吸入管及密封部位 |
|
由于水位降低，淹沒深度不夠 |
延長吸水管，加深淹沒深度 |
|
|
葉輪內有異物堵塞 |
拆卸并清除異物 |
|
|
葉輪磨損嚴重 |
更換葉輪 |
|
|
一開始有排水，但是立即又停止 |
泵吸入管灌水不足 |
再次灌滿（按裝虹吸桶工況適用） |
|
有空氣吸入 |
檢查吸入管及密封部位 |
|
|
吸入管有空氣積存 |
重新設置管路 |
|
|
超負荷 |
旋轉速度過快 |
調整原動機使其達到規定的轉數 |
|
在設計流量，設計揚程以外運轉 |
調整出口閥的開度、調整葉輪 |
|
|
回轉體與泵體接觸，物料比重過大 |
增加電機功率，換葉輪調整間隙 |
|
|
軸承發熱 |
潤滑脂堵塞，給油不足 |
更換潤滑油 |
|
潤滑油老化 |
更換潤滑油 |
|
|
軸承檔偏心，軸承側蓋壓得過緊 |
重新找正，更換主軸調整側蓋間隙 |
|
|
軸承有故障 |
檢查，修理或更換 |
|
|
泵振動 |
葉輪局部有堵塞 |
拆卸并清除異物 |
|
葉輪破損 |
拆卸并更換葉輪 |
|
|
流量過小 |
在設計點附近使用 |
|
|
泵與原動機不同心 |
定點找正 |
|
|
軸承破損 |
維修、檢查或者更換 |
|
|
汽濁 |
改變吸入水位，改善吸水管，設計點流量工作 |
